SQD/ SQB Aero Ventiladores Cuadrados Centrífugos
$18,811.00
MXN + IVA
Ventiladores Centrífugos Cuadrados en Línea ATC SQD/ SQB | Extractor de Aire Industrial
Los ventiladores centrífugos cuadrados en línea ATC serie SQD y SQB son equipos diseñados para sistemas de inyección y extracción de aire en instalaciones comerciales e industriales donde se requiere alto desempeño, operación silenciosa y máxima eficiencia energética.
Gracias a su diseño compacto tipo inline, estos ventiladores ofrecen las ventajas de un extractor axial en cuanto a espacio, pero con la potencia y presión de un ventilador centrífugo, siendo una de las soluciones más versátiles del mercado HVAC.
Aplicaciones recomendadas
Los extractores centrífugos en línea SQD/SQB son ideales para:
- Sistemas de ventilación y extracción en ductos
- Aire acondicionado y calefacción
- Oficinas, hospitales y hoteles
- Centros comerciales
- Plantas industriales
- Estacionamientos subterráneos y públicos
- Sistemas de renovación de aire en edificio
Características principales
Los ventiladores ATC SQD/SQB están fabricados con materiales resistentes y diseño de servicio pesado para garantizar durabilidad y rendimiento.
- Construcción robusta en acero galvanizado: El gabinete, paneles removibles, cono de succión, soporte del motor y componentes estructurales están fabricados en acero galvanizado resistente a la corrosión, ideal para ambientes industriales.
- Turbina de alta eficiencia: Incluye una turbina centrífuga de alabes rectos atrasados (Backward Inclined) fabricada en aluminio, balanceada estática y dinámicamente para una operación estable, silenciosa y sin vibraciones.
Opciones de montaje horizontal o vertical
Disponible en configuraciones de montaje:
- Horizontal
- Vertical
Además, puede instalarse con:
- Tacones antivibratorios
- Resortes colgantes
Rotación CW o CCW
Disponible en dos sentidos de giro:
- CW (Clockwise)
- CCW (Counterclockwise)
Rodamientos de alta resistencia
Equipados con chumaceras tipo pillow block para trabajo continuo, mínimo mantenimiento y larga vida útil.
Ejes de acero AISI C-1045
Ejes fabricados en acero sólido, rectificados y protegidos contra corrosión, garantizando resistencia y estabilidad.
Diferencia entre SQD y SQB
SQD (Direct Drive / Acoplamiento Directo)
El motor impulsa directamente la turbina, ofreciendo:
- Menor mantenimiento
- Mayor simplicidad
- Instalación rápida
SQB (Belt Drive / Poleas y Banda)
Incluye transmisión por poleas y bandas, permitiendo:
- Ajuste de RPM según necesidad
- Mayor flexibilidad de operación
- Adaptación de caudal y presión
Beneficios de los ventiladores ATC SQD/SQB
- Diseño compacto para instalación en ductos
- Alta presión estática para ducterías largas
- Excelente eficiencia energética
- Operación silenciosa
- Ideal para ventilación comercial e industrial
- Opciones de rotación y montaje para máxima compatibilidad
- Construcción robusta anticorrosiva
- Datos certificados bajo norma AMCA 301

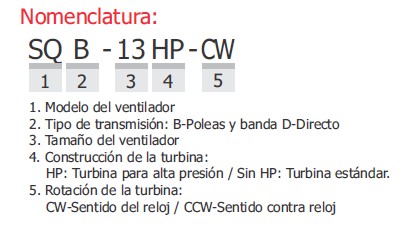

Modelos disponibles
La serie SQ incluye 9 tamaños disponibles con diámetros de turbina desde: 10 1/4” hasta 24 5/8”
Esto permite cubrir una amplia variedad de requerimientos de caudal y presión.
Certificación y desempeño

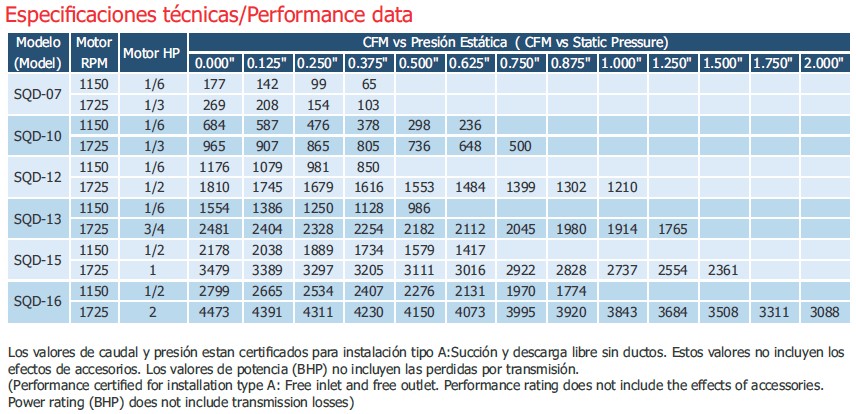

Los valores de caudal y presión están basados en instalación tipo A:
- Succión libre y descarga libre sin ductos
- Datos certificados conforme a AMCA Standard 301
- Valores de potencia BHP sin pérdidas por transmisión
Extractores centrífugos en línea ideales para HVAC :
Los ventiladores centrífugos cuadrados en línea ATC serie SQD/SQB son la opción ideal para proyectos HVAC, ventilación industrial y extracción de aire donde se requiere confiabilidad, eficiencia y alto rendimiento.
Precios SQD:
Aero Ventiladores Cuadrados Centrífugos en línea (Acoplamiento Directo)
| MODELO | CAUDAL | POTENCIA (HP) |
RPM | PRECIO M.N |
|
|---|---|---|---|---|---|
| CFM | M3/HR | ||||
| SQD-07 | 177 | 301 | 1/6 | 1,150 | $ 18,8116.00 |
| 269 | 457 | 1/3 | 1,725 | $ 16,654.00 | |
| SQD-10 | 684 | 1,156 | 1/6 | 1,150 | $ 21,417.00 |
| 965 | 1,640 | 1/3 | 1,725 | $ 19,264.00 | |
| SQD-12 | 1,176 | 1,998 | 1/6 | 1,150 | $ 29,207.00 |
| 1,810 | 3,075 | 1/2 | 1,725 | $ 27,053.00 | |
| SQD-13 | 1,554 | 2,640 | 1/6 | 1,150 | $ 35,047.00 |
| 2,481 | 4,215 | 3/4 | 1,725 | $ 32,895.00 | |
| SQD-15 | 2,178 | 3,700 | 1/2 | 1,150 | $ 36,645.00 |
| 3,479 | 5,911 | 1 | 1,725 | $ 34,613.00 | |
| SQD-16 | 2,799 | 4,756 | 1/2 | 1,150 | $ 41,905.00 |
| 4,473 | 7,600 | 2 | 1,750 | $ 40,496.00 | |
Incluye Motor.
Motores a 1,150 RPM son solamente monofásicos
Precios SQB:
Aero Ventiladores Cuadrados Centrífugos en línea (Transmisión de poleas y banda)
| MODELO | PRECIO M.N |
|---|---|
| SQB-07 | $ 16,820.00 |
| SQB-10 | $ 17,668.00 |
| SQB-12 | $ 20,050.00 |
| SQB-13 | $ 24,444.00 |
| SQB-13HP | $ 25,707.00 |
| SQB-15 | $ 27,697.00 |
| SQB-15HP | $ 28,483.00 |
| SQB-16 | $ 29,248.00 |
| SQB-16HP | $ 30,532.00 |
| SQB-18 | $ 35,005.00 |
| SQB-18HP | $ 36,209.00 |
| SQB-20 | $ 38,426.00 |
| SQB-20HP | $ 40,040.00 |
| SQB-22 | $ 43,066.00 |
| SQB-22HP | $ 46,274.00 |
| SQB-24 | $ 51,248.00 |
| SQB-24HP | $ 55,225.00 |
No incluye Motor y Transmisión.
Preguntas Frecuentes (FAQ)
¿Qué diferencia hay entre SQD y SQB?
El modelo SQD es de transmisión directa (direct drive), donde el motor impulsa directamente la turbina. El modelo SQB utiliza transmisión por poleas y banda, permitiendo ajustar RPM y modificar caudal y presión.
¿Para qué sirve un ventilador centrífugo en línea?
Se utiliza en sistemas de ventilación, extracción e inyección de aire en ductos HVAC donde se requiere mayor presión estática que la que ofrece un ventilador axial.
¿Dónde se recomienda instalar un ventilador centrífugo cuadrado?
En ducterías de oficinas, hospitales, centros comerciales, estacionamientos subterráneos e industrias que requieren ventilación eficiente y silenciosa.
¿Qué ventajas tiene frente a un ventilador axial?
El ventilador centrífugo ofrece mayor presión estática, ideal para ductos largos, filtros y sistemas con resistencia al flujo de aire.
¿Son silenciosos los modelos SQD/SQB?
Sí. Su turbina balanceada y diseño eficiente permiten operación estable y bajo nivel de ruido.
¿Qué certificación tienen los datos de desempeño?
Los valores están basados en la norma AMCA Standard 301 bajo condiciones de instalación tipo A.
¿Se pueden instalar en horizontal y vertical?
Sí, están disponibles en ambas configuraciones, con opción de tacones antivibratorios o resortes colgantes.
¿Qué significa CW y CCW?
CW indica giro en sentido horario (Clockwise) y CCW indica giro antihorario (Counterclockwise).
